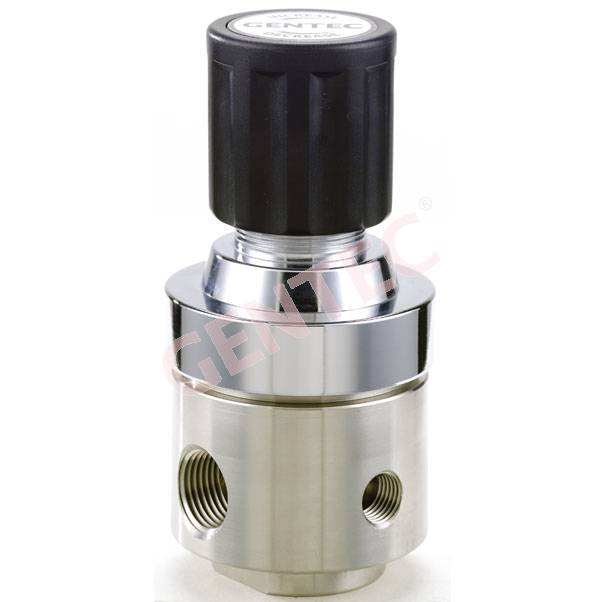

不銹鋼中流量膜片式減壓器
|
|
更新時間： |
2024-07-16 |
產品型號： |
R22 |
產品報價： |
 |
產品特點： |
R22膜片式減壓器，輸出壓力穩定，主要應用于中等流量氣體系統，可用于腐蝕性氣體及有毒氣體 |
|
結構特點：
- 單級式減壓結構
- 膜片與母體采用硬密封形式
- 壓力表、安全閥接口1/4"NPT(F)
- 進出氣接口1/2"NPT(F)
- 安全壓力：1.5倍的 大輸入壓力
- 適用溫度：-40oC ~ 74oC (-40oF ~ 165oF)
- 內泄露：2×10-8atm.cc/sec He
- CV：1.0
- 重量：1.6 kg(3.5 lbs)
材質：
- 母體：銅電鍍，316L
- 閥座：PCTFE，Vespel®
- 膜片：316L ，Hastelloy®
適用范圍：
- 半導體行業
- 氣體匯流排
- 實驗室
- 石油化學工業
- 電廠設備
型號參數：
| 系列號 |
母體孔 |
閥座材料 |
輸入壓力 |
輸出壓力 |
壓力表 |
進氣形式 |
出氣形式 |
選項 |
| R22SL(316L) |
A |
K：PCTFE |
C：4000psig |
G：0-250psig |
G：附壓力表(MPa) |
04：1/2" NPT(F) |
04：1/2" NPT(F) |
P：面板式安裝 |
| R22B(銅電鍍) |
B |
V：Vespel |
D：3000psig |
I：0-100psig |
P：附壓力表 (psi / bar) |
其它形式接頭可供選擇 |
其它形式接頭可供選擇 |
R：附安全閥 |
| |
G |
|
F：500psig |
K：0-50psig |
W：無壓力表 |
|
|
H: Hastelloy®膜片 |
| |
J |
|
|
L：0-25psig |
|
|
|
|
| |
M |
|
|
Q：30" Hg Vac-30 psig |
|
|
|
|
| |
Q |
|
|
S：30" Hg Vac-100 psig |
|
|
|
|
| |
|
|
|
T：30" Hg Vac-200 psig |
|
|
|
| |
|
|
|
